Cấu tạo máy cắt không khí ACB Schneider

MÁY CẮT KHÔNG KHÍ ACB SCHNEIDER LÀ GÌ?

Máy cắt không khí ACB Schneider còn được gọi tắt là ACB – một loại khí cụ được sử dụng trong việc đóng cắt nguồn điện công suất lớn có dòng cắt định mức từ 630A đến 1000A. Chức năng quan trọng nhất của máy cắt không khí mà mọi người thường biết đến nhiều nhất chính là khả năng bảo vệ ngắn mạch và quá tải.

Hai máy cắt không khí ACB kết hợp với nhau, các tín hiệu đóng cắt sẽ ở dạng xung. Bộ chuyển nguồn ACB lúc này giống như contactor.

CẤU TẠO MÁY CẮT KHÔNG KHÍ ACB SCHNEIDER

Bộ phận dẫn điện

Thiết kế bộ phận dẫn điện theo kiểu modul hóa. Các tiếp điểm được chế tạo từ hợp kim bạc, phân bố ở mỗi cực là các tiếp điểm chính và tiếp điểm hồ quang lắp trong vỏ bọc modul hóa.

Khi máy hoạt động thì tiếp điểm hồ quang sẽ đóng trước và mở sau các tiếp điểm chính để giảm bớt sự an mòn của các tiếp điểm chính khi xảy ra ngắn mạch. Bên trong mỗi bộ cực ở đầu nối thấp hơn là dụng cụ đo lường dòng điện.

Bộ phận dập hồ quang

Chức năng của bộ phận dập hồ quang là dùng để dập hồ quang điện. Cấu tạo nên bộ phận này là các tấm kim loại mỏng lắp song song với nhau trong vỏ bọc cách ly.

Bộ phận nhả

Bộ phận nhả bao gồm các chốt giữ từ tính liên kết với các nút ấn báo nhả. Khi xảy ra những sự cố quá dòng, quá tải thì mạch điện sẽ cung cấp một tín hiệu cho bộ phận nhả để nhả máy cắt.

NGUYÊN LÝ VẬN HÀNH MÁY CẮT KHÔNG KHÍ ACB SCHNEIDER

Máy cắt không khí ACB Schneider là sản phẩm do thương hiệu thiết bị điện Schneider sản xuất và phân phối. Nó sử dụng luồng không khí nén để thổi tắt hồ quang. Qúa trình dập tắt hồ quang diễn ra nhanh do không cần thời gian để tạo ra sản phẩm khí và nó hoàn toàn phụ thuộc vào tốc độ cắt nhanh của máy cắt. Thời gian cắt của máy cắt không khí trong khoảng 0,05 – 0,07s, tương đương với công suất cắt là 15.000 MVA. Bộ phận cách ly có thể chế tạo kèm máy cắt không khi hoặc không có bộ phận cách ly cũng được.

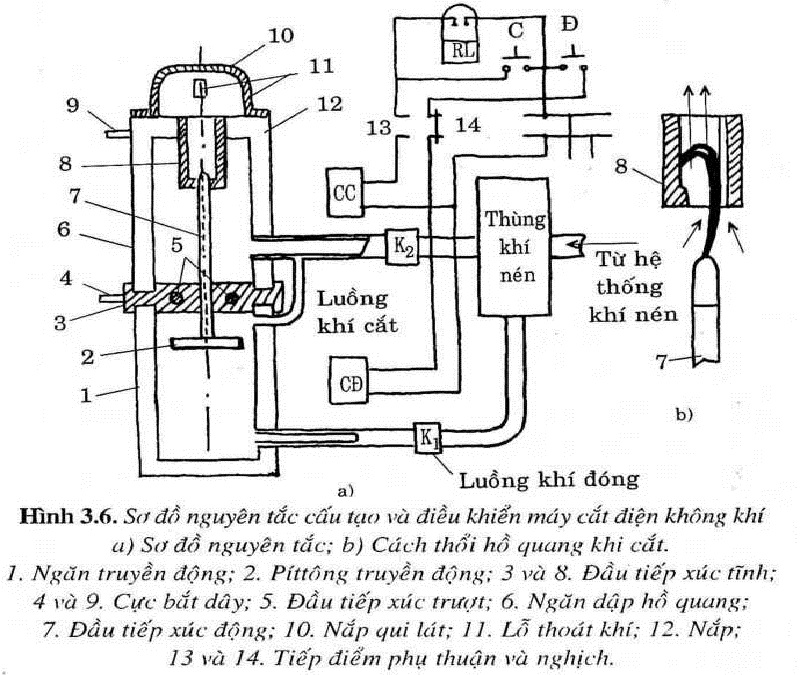

Để người sử dụng có thể hiểu hơn về cấu tạo của thiết bị điện ACB Schneider, chúng tôi sẽ cung cấp sơ đồ cấu tạo chi tiết dưới đây

Cấu tạo máy cắt không khí ACB Schneider

Ngăn dập hồ quang 6 đặt ở phần trên, còn ngăn truyền động 1 đặt ở phần dưới của máy cắt. Khí nén dùng để cắt đi qua van K2 vào ngăn dập hồ quang, và đẩy píttông truyền động 2 đi xuống phía dưới. Lúc đó, đầu tiếp xúc động 7 rời khỏi đầu đĩnh 8, làm xuất hiện hồ quang. Một luồng khí mạch sẽ phụt qua lỗ của đầu 8, lên nắp qui lát 10 và thoát ra ngoài qua lỗ 11, làm tắt hồ quang.

Để đóng cắt, ta mở van 1 để đưa luồng khí vào ngăn truyền động 1. Píttông 2 được đẩy lên phía trên. Mạch điện sẽ được nối liền theo trình tự: cực 9, nắp 12, đầu tĩnh 8, đầu động 7, đầu trượt 5, đầu tĩnh 3 và cực bắt dây 4. Các tiếp điểm phụ 13 và 14 để báo vị trí đóng/cắt của máy cắt, đồng thời để ngắt dòng được vào cuộn cắt CC và cuộn đóng CĐ. Các nút c và Đ để cắt và đóng, máy cắt từ xa.
