Biến tần ATV320 Schneider Electric: Hướng dẫn cách cài đặt

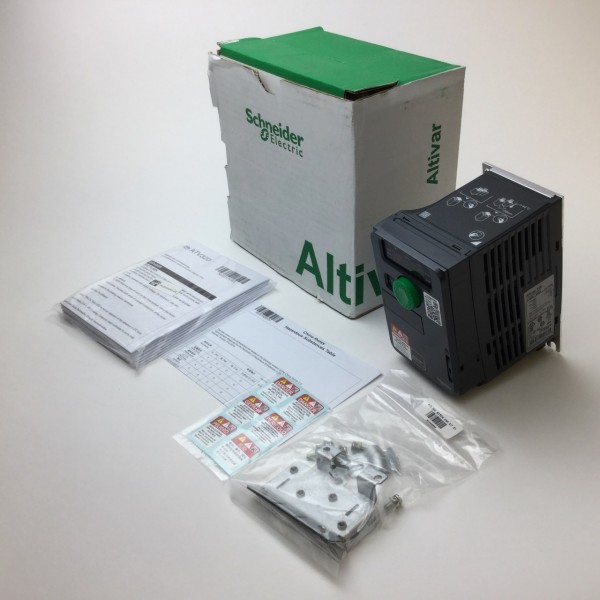

Biến tần ATV320 Schneider Electric là dòng biến tần có thiết kế nhỏ gọn. Với công suất từ 0,18 đến 15kA, dễ dàng cài đặt. Thiết bị đáp ứng dần như đầy đủ các yêu cầu trong ngành chế tạo máy. Từ đơn gian đến phức tạp, dễ dàng tích hợp vào nhiều hệ thống điều khiển tự đông hóa.

Hướng dẫn cách cài đặt biến tần ATV320 Schneider Electric

Ứng dụng của biến tần ATV320 Schneider Electric

Được dùng để lắp đặt máy móc vận chuyển vật liệu
Ứng dụng trong máy đóng gói
Thiết lập máy dệt
Máy cẩu trục
Truyền động cơ học
Máy chế biến vật liệu

Cách cài đặt biến tần ATV320 Schneider Electric

Có tất cả 6 bước để cài đặt biến tần ATV320 Schneider

Bước 1: Trả về mặc định của nhà máy ( factory setting). Cách làm: Vào menu COnF/FCS-/FCSI = Ini/Fly-=All

Bước 2: Nhập các thông số động cơ và làm auto tune (nếu động cơ có nhẵn). Cách làm: Vào menu COnF/FULL/drC-/bFr = loại tần số động cơ 50Hz/60hZ.

Tiếp đến hãy vào menu COnF/FULL/drC-/Asy-/

Các ký hiệu như sau:

nPr: Công suất định mức động cơ (P)
nCr: Dòng điện định mức động cơ (A)
UnS: Điện áp định mức động sơ (V)
FrS: Tần số định mức động cơ (50Hz)
nSP: Tốc độ định mức động cơ (vòng/phút)
COS: Cos phi

Cách làm Auto tuning: tUn = YES=>dOnE

Hướng dẫn cách cài đặt biến tần ATV320 Schneider Electric

Bước 3: Chọn luật điều khiển động cơ tùy theo tải

Cách làm: Vào menu COnF/FULL/ drC-/Ctt-

Các ký hiệu như sau:

UUC (luật vector)
Std (luật U/f)
Syn (động cơ đồng bộ vòng hở)
Ufq (luật bơm quạt)
nLd (luật tiết kiệm năng lượng)

Bước 4: Cài đặt các thông số làm việc

Cài đặt dòng bảo vệ quá tải: Vào menu COnF/FULL/Set-/ ltH = dòng định mức động cơ

Cài đặt thời gian tăng tốc ACC, thời gian giảm tốc DEC: Vào menu COnF/FULL/Set-/. ACC = thời gian tăng tốc. DEC = thời gian giảm tốc.

Bước 5: Cài đặt relay báo trạng thái biến tần

Relay 1 (R1A-1RB-1RC) báo lỗi relay đóng vào khi không có lỗi, mở ra khi có lỗi. Relay 2 (R2A-R2C) báo cháy dừng.

Cách làm: Vào menu COnF/FULL/ I-O/r1/ r1 = Flt

Vào menu COnF/FULL/ I-O/r2/ r2 – Run

Bước 6: Cài đặt ngõ Analog báo trạng thái biến tần

Cài đặt AO1 báo tốc độc chạy, xuất ra từ 0-10VDC

Vào menu COnF/FULL/ I-O/AO1

Trong đó:

AO1 = Ofr báo tốc độ chạy

AO1t = 10V xuất ra 0-10V

Chức năng bắt tốc độ động cơ – Catch on the fly

Vào menu COnF/FULL/ FLt-/FLr/ FLr = Yes
